6데이터통신기능1

오류

송신데이터가 수신데이터와 다를때

발생이유 : 열, 자기장, 고장 등



오류제어

잡음, 간섭 등의 영향에 대비하여 잔유오류율을 주어진 한계 이내로 유지하는 통신



오류제어방식

후진오류정정, 전진오류 정정



패리티검사

데이터 송신시 패리티 비트를 추가해 오류검출한다.



검사합 생성기

데이터를 세그먼트로 분할하고 합한 후 검사합을 이용해 전체합 1111로 만듦. 보수가 1인값 나오면 오류다.



7데이터통신기능2

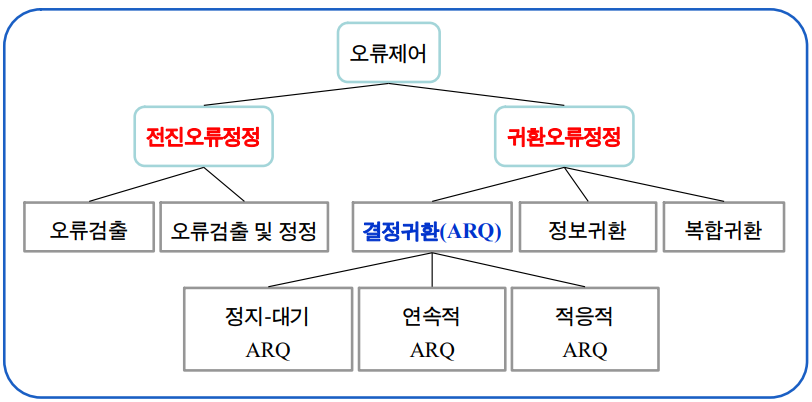

오류제어 방식

후진오류정정

-오류 검출 후 재전송 요청

-귀환오류제어

전진오류정정

-오류 검출 및 수정

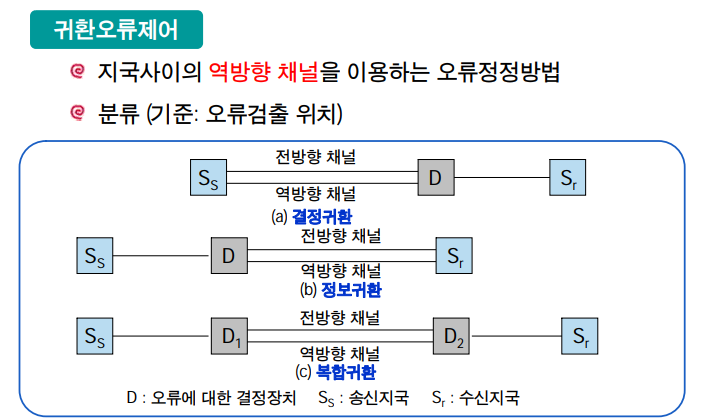

귀환오류제어

ARQ

1.정지-대기 ARQ

-1개의 데이터 프레임을 송신하고 기다림

-ACK수신하면 다음 프레임 송신후 기다림

-REJ를 수신하면 처음 프레임을 재송신후 기다림

-대기시간을 초과하면 처음 프레임을 재송신후 기다림

특징-단순, 저렴, 전송효율 떨어짐



2.연속적 ARQ

-여러개의 프레임을 송신하고 기다림

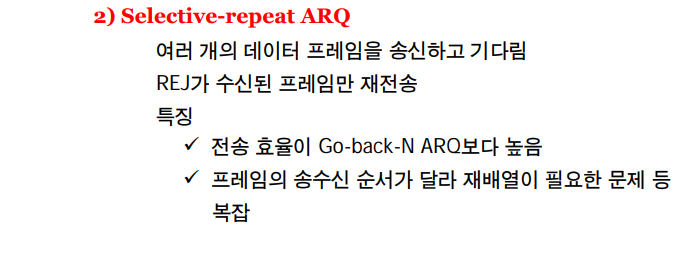

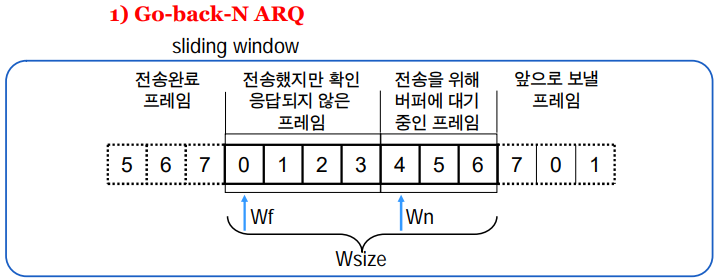

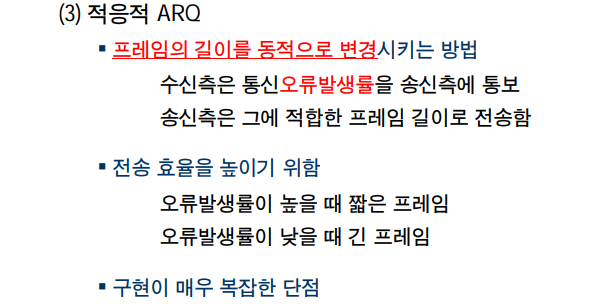

tcp도 ARQ방식(연속적, Go-back-N)





OSI

데이터통신과정을 7가지 과정으로 나누어 계층화

응용계층

표현계층

세션계층

전송계층

네트워크계층

데이터링크계층

물리계층



물리계층, 데이터링크계층, 네트워크계층은 중계 개방 시스템 계층이다.



계층화

-OOD(object-oriented design)

-CBD(component based design)



OSI참조모델

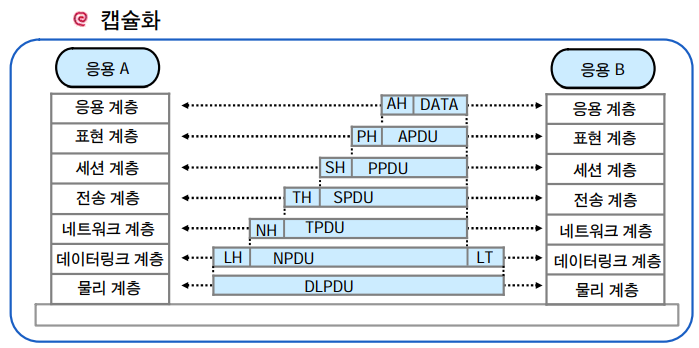

데이터 각 계층에 제어정보(pci)를 추가하는것

헤더(PCI)를 추가하는것





응용계층

case

사용자가 네트워크에 접근할수있는 수단(각종 사용자 서비스 프로그램) 제공

데이터



표현계층

구문독립성, 구문변환, 구문선택

헤더

응용계층데이터



세션계층(메시지 단위)

end to end 세션연결구성, session sdu전송

표현 계층들과 대화 세션 형성, 동기

세션 연결 전송 흐름제어

응용계층에서 데이터 받아서 쪼개진 것중 하나

-> 딜레이를 막기위해 쪼개서 보냄



전송계층(세그먼트 단위)

end to end 전송 연결 구성 transport sdu전송

세션을 갖고 있는 두 이용자간 데이터 전송 서비스 제공

최소경로로 세션체 전송

순서제어, 오류검출, 오류복구, 흐름제어

전송연결 설정(주소, 연결로)

포트N/O

표현계층에서 받은 데이터



네트워크계층(패킷 단위)

routing and relayong, network sdu전송

대표장비 -> 라우터!!!!!!!!!!!!!

라우팅 전략을 사용해 데이터 전달

오류검출, 흐름제어, 다중화

IP	전송계층에서 받은 데이터(세그먼트)



데이터링크계층(프레임 단위)

node to node 데이터링크 연결 구성, data link sdu 전송

대표장비 -> 스위치!!!!!!!!

오류검출, 흐름제어

-MAC계층(물리적, 연결제어, 물리계층 연결)

-LLC계층(논리적, 프레임 생성, 네트워크계층 연결)

MAC

네트워크계층에서 받은 데이터(패킷)

FSC



물리계층

물리적 연결 구성, physical sdu전송

각 비트 전송



 ----------------------------------------------------------------------------------------------------------------

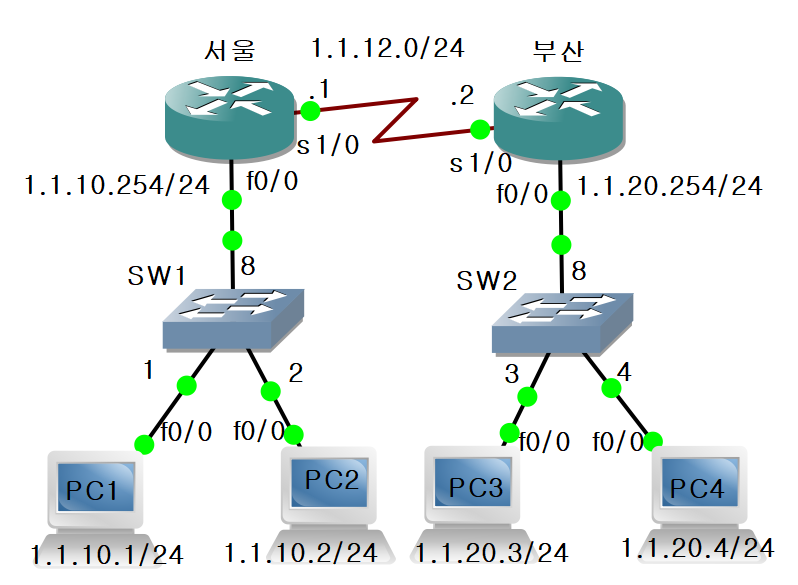

SEOUL(config)#int s1/0
SEOUL(config-if)#no shut
SEOUL(config-if)#ip add 1.1.12.1 255.255.255.0
SEOUL(config-if)#clock rate 64000
SEOUL(config-if)#encapsulation ppp
SEOUL(config-if)#ppp authentication chap
SEOUL(config-if)#exit
SEOUL(config)#username BUSAN password cisco
SEOUL(config)#ip route 1.1.20.0 255.255.255.0 s1/0 1.1.12.2

BUSAN(config)#int s1/0
BUSAN(config-if)#no shut
BUSAN(config-if)#ip add 1.1.12.2 255.255.255.0
BUSAN(config-if)#encapsulation ppp
BUSAN(config-if)#ppp authentication chap
BUSAN(config-if)#exit
BUSAN(config)#username SEOUL password cisco
BUSAN(config)#ip route 1.1.10.0 255.255.255.0 s1/0 1.1.12.1

PC1(config)#no ip routing
PC1(config)#ip default-gateway 1.1.10.254
PC1(config)#int f0/0
PC1(config-if)#no shut
PC1(config-if)#ip add 1.1.10.1 255.255.255.0

PC2(config)#ip default-gateway 1.1.10.254
PC2(config)#no ip routing
PC2(config)#int f0/0
PC2(config-if)#no sh
PC2(config-if)#ip add 1.1.10.1 255.255.255.0

PC3(config)#no ip routing
PC3(config)#ip default-gateway 1.1.20.254
PC3(config)#int f0/0
PC3(config-if)#ip add 1.1.20.3 255.255.255.0

PC4(config)#no ip routing
PC4(config)#ip default-gateway 1.1.20.254
PC4(config)#int f0/0
PC4(config-if)#no sh
PC4(config-if)#ip add 1.1.20.4 255.255.255.0
