[keduit]Secured_DHCP(with access-list), VTP -2023/03/13
-DHCP(Dynamic Host Configuration Protocol)
DHCP란 호스트의 IP주소와 각종 TCP/IP 프로토콜의 기본 설정을 클라이언트에게 자동적으로 제공해주는 프로토콜을 말합니다. DHCP에 대한 표준은 RFC문서에 정의되어 있으며, DHCP는 네트워크에 사용되는 IP주소를 DHCP서버가 중앙집중식으로 관리하는 클라이언트/서버 모델을 사용하게 됩니다. DHCP지원 클라이언트는 네트워크 부팅과정에서 DHCP서버에 IP주소를 요청하고 이를 얻을 수 있습니다.
-DHCP 장점
PC의 수가 많거나 PC 자체 변동사항이 많은 경우 IP 설정이 자동으로 되기 때문에 효율적으로 사용 가능하고, IP를 자동으로 할당해주기 때문에 IP 충돌을 막을 수 있습니다.
[default]
conf t
no ip domain lookup
line c 0
logg sy
exec-timeout 0
exit
[SW1]
vlan 10
exit
vlan 20
exit
no ip routing
int f1/1
sw mod acc
sw acc vlan 10
exit
int f1/2
sw mod acc
sw acc vlan 20
exit
int f1/9
sw tr enc dot
sw mod tr
exit
[R1]
int f0/0
no sh
exit
int f0/0.10
enc dot 10
ip add 192.168.10.1 255.255.255.128
exit
int f0/0.20
enc dot 20
ip add 192.168.10.129 255.255.255.128
exit
int f0/1
mac-address 0a01.1112.1122
no sh
ip add dhcp
exit
//임의의 mac주소 부여하고 dhcp방식으로 ip 받아옴
ip dhcp pool NET10
network 192.168.10.0 /25
lease 8
default-router 192.168.10.1
dns-server 168.126.63.1 8.8.8.8
class 10
address range 192.168.10.2 192.168.10.126
exit
//NET10이라는 dhcp범위 설정
ip dhcp pool NET128
network 192.168.10.128 /25
lease 8
default-router 192.168.10.129
dns-server 168.126.63.1 8.8.8.8
class 128
address range 192.168.10.130 192.168.10.254
exit
//NET128이라는 dhcp범위 설정
int f0/0.10
ip dhcp client class-id 10
arp authorized
exit
int f0/0.20
ip dhcp client class-id 128
arp authorized
exit
//f0/0.10번포트로 나가는 클라이언트에게는 class 10(NET10) dhcp줌
//f0/0.20번포트로 나가는 클라이언트에게는 class 128(NET128) dhcp줌
ip dhcp pool NET0
update arp
exit
ip dhcp pool NET128
update arp
exit
//자기가 뿌린 MAC에 대한 IP를 기록하겠다.
[pc1]
no ip routing
ip default-gateway 192.169.10.1
int f0/0
no sh
ip add dhcp
exit
//dhcp방식으로 ip를 받아온다.
//이렇게 되면 사용자가 임의로 ip할당이 불가능해짐
[pc2]
no ip routing
ip default-gateway 192.169.10.129
int f0/0
no sh
ip add dhcp
exit
//dhcp방식으로 ip를 받아온다.
//이렇게 되면 사용자가 임의로 ip할당이 불가능해짐
@@@@@@@@@@@
sh ip nat translations
@@@@@@@@@@@
VTP : vlan 자동학습 프로토
-VTP도메인 이름이 동일해야함
-trunkport로 연결되어야한다.
-vtp password가 같아야함.
서버모드 : vlan 만들거나 지우거나 이름 변경 가능, vtp정보 다른 스위치에게 전송. 스위치의 default vtp값은 서버이다
클라이언트모드 : vlan 만들거나 삭제불가, 받을수만 있다. 다른스위치에서 받은 정보와 자신의 정보를 일치시킴
트랜스패런트모드 : vlan 만들거나 지우거나 이름 변경 가능. vtp정보를 다른 스위치에게 전송하지 않음, 받은정보도 일치시키지 않음(독고다이).
프루닝(prunning) : 가지치기 보내지 않아도 되는 vlan을 보내지 않게 해줌
sw1]
vlan 10
exit
vlan 20
exit
vlan 30
exit
vlan 40
exit
vtp mode server
vtp version 2
vtp domain VTP0313
int f1/1
sw tr enc dot
sw mod tr
sw2]
vtp mod client
int f1/1
sw tr enc dot
sw mod tr
int f1/2
sw tr enc dot
sw mod tr
sw3]
vtp mod transparent
vtp version 2
vtp domain VTP0313
int range f1/2 - 3
sw tr enc dot
sw mod tr
sw4]
vtp mod client
int f1/3
sw tr enc dot
sw mod tr
sw1,2,3,4]
sw vlan-sw로 vlan 확인해서 결과를 본다.
vlan 을 새로 추가하면 vlan 50
sw1]
sh vtp stat 의 Reivision 변화가 생기면 올라간다.
만약 server을 transport 모드로 바꾸면
vtp mode server
하면 vlan은 살아있고 revision만 0으로 초기화됨
vlan 을 추가하거나 제거해도 revision 0
----> transparent모드에서는 revision변화 없다.
모두 초기화하고 다시 server모드로 바꾸면
client의 정보가 server로 들어온다.
----> client의 revision값이 높으므로 server모드의 sw에 뭉개진다.
sh vtp stat을 해 revision을 확인해라!

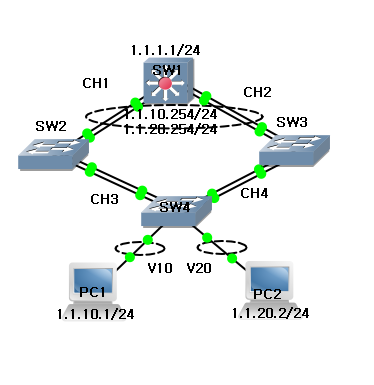

[SW1]
vlan 10
exit
vlan 20
exit
vtp mode server
vtp version 2
vtp domain VTP0313
int range f1/0 - 1
sw tr enc dot
sw mod tr
channel-group 1 mod on
exit
int range f1/2 - 3
sw tr enc dot
sw mod tr
channel-group 2 mod on
exit
int lo 0
ip add 1.1.1.1 255.255.255.0
int vlan 10
ip add 1.1.10.254 255.255.255.0
exit
int vlan 20
ip add 1.1.20.254 255.255.255.0
exit
[SW2]
vtp mod client
int range f1/0 - 1
sw tr enc dot
sw mod tr
channel-group 1 mod on
exit
int range f1/3 - 4
sw tr enc dot
sw mod tr
channel-group 3 mod on
exit
[SW3]
vtp mod client
int range f1/1 - 2
sw tr enc dot
sw mod tr
channel-group 2 mod on
exit
int range f1/3 - 4
sw tr enc dot
sw mod tr
channel-group 4 mod on
exit
[SW4]
vtp mod client
int range f1/1 , f1/4
sw tr enc dot
sw mod tr
channel-group 3 mod on
exit
int range f1/2 - 3
sw tr enc dot
sw mod tr
channel-group 4 mod on
exit
int f1/5
sw mod ac
sw ac vlan 10
exit
int f1/6
sw mod ac
sw ac vlan 20
exit
[PC1]
no ip routing
ip default-gateway 1.1.10.254
int f0/0
no sh
[PC2]
no ip routing
ip default-gateway 1.1.20.254
int f0/0
no sh
SW1번에서
spanning-tree vlan 10 priority 0
spanning-tree vlan 20 priority 0
둘다 우선순위 0을 주어 route로 만듦
둘다 designated포트가 된다.
SW2번에서
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192
로 우선순위 정함
SW3번에서
spanning-tree vlan 10 priority 8192
spanning-tree vlan 20 priority 4096
로 우선순위 정함
//sh spanning-tree vlan 10 br
