Auto Scaling

어떠한 서비스를 만약 서버A 하나로 구동한다고 가정해 보자.

트래픽이 서버 한개로는 감당할 수 없는 양이 되는 순간 서버가 다운되서 작동이 멈출것이다.

이러한 문제를 해결하기 위한 방법은 두가지가 있다.

scale-up : 덩치가 커짐 : 서버 A의 CPU,GPU성능이 증가 RAM, Storge용량 증가

scale-out : 개수가 증가 : A라는 템플릿을 기반으로 A1, A2, A3로 늘어남

아마존 클라우드에서 Auto Scaling을 하면 스케일 아웃방식을 사용하는데 이 아키텍처의 가장 큰 장점 중 하나는 확장의 유연성에 있다.

스케일 아웃 방식으로 시스템을 구축한 상황에서는 서버를 필요한 만큼만 도입해 놓고, 장기적인 용량 증가 추이를 예측할 필요 없이 그때그때 필요한 만큼 서버를 추가해 용량과 성능을 확장(pay-as-you-grow)할 수 있게 된다.

기존과 같은 VPC 환경에서 진행한다.(유입으로 온 사람은 전에 AWS VPC글을 보시길...)

보안그룹 규칙은 다음과 같다.

퍼블릭 서브넷에서 새로운 인스턴스를 생성(Ubuntu:20.04)

wget https://dlcdn.apache.org/tomcat/tomcat-8/v8.5.90/bin/apache-tomcat-8.5.90.zip
apt -y update && apt -y install openjdk-8-jdk unzip
unzip apache-tomcat-8.5.90.zip
rm -rf apache-tomcat-8.5.90.zip
mv apache-tomcat-8.5.90/ tomcat
chmod 777 -R tomcat
./tomcat/bin/startup.sh

# 서비스가 잘 뜨는지 확인

<재부팅시 톰캣 동작을 위한 스크립트>

vi /etc/init.d/tomcat.sh

#!/bin/bash
export CATALINA_BASE=/root/tomcat
# See how we were called.
case "$1" in
  start)
  echo -n "Starting tomcat: "
  $CATALINA_BASE/bin/startup.sh
  echo
  ;;
  stop)
  echo -n "Shutting down tomcat: "
  $CATALINA_BASE/bin/shutdown.sh
  echo
  ;;
  restart)
  $0 stop
  sleep 5
  $0 start
  ;;
  *)
  echo "Usage: $0 {start|stop|restart}"
  exit 1
esac
exit 0

update-rc.d tomcat.sh defaults
#만든 스크립트가 실행될 수 있도록 업데이트

chmod 755 /etc/init.d/tomcat.sh
# 스크립트를 실행할 수 있는 권한 부여

ln -s /etc/init.d/tomcat.sh /etc/rc3.d/S81tomcat.sh
ln -s /etc/init.d/tomcat.sh /etc/rc2.d/S81tomcat.sh
ln -s /etc/init.d/tomcat.sh /etc/rc5.d/S81tomcat.sh
ln -s /etc/init.d/tomcat.sh /etc/rc0.d/K26tomcat.sh
ln -s /etc/init.d/tomcat.sh /etc/rc6.d/K26tomcat.sh
#심볼릭링크

<로드밸런서 실행시 인스턴스IP확인을 할 수 있는 웹페이지 스크립트 생성>

vi ./tomcat/webapps/ROOT/test.jsp

<%@ page contentType="text/html; charset=UTF-8"%>
<html>
    	<head><title>hello world</title></head>
    	<body>
    	<h2>
            	TOMCAT TEST<br><br>
            	time : <%= new java.util.Date()%>
            	<%@ page import="java.net.InetAddress" %><br>
            	<%InetAddress inet= InetAddress.getLocalHost();%>
            	WAS ip : <%=inet.getHostAddress()%>
    	</h2>


    	</body>
</html>

./tomcat/bin/shutdown.sh
./tomcat/bin/startup.sh

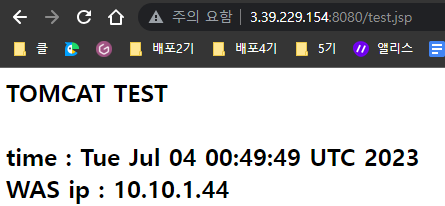

# 재시작하고 IP가 잘 뜨는지 확인

<오토스케일링>

apt -y install stress

# 위에서 만든 톰캣이미지로 인스턴스를 하나 더 만든후 스트레스 패키지를 설치한다

vi /etc/init.d/stress.sh

#!/bin/bash
sudo stress --cpu 1 --timeout 1200

cpu 하나의 프로세스로 부하테스트 1200초간.

chmod 755 /etc/init.d/stress.sh
update-rc.d stress.sh defaults

ln -s /etc/init.d/stress.sh /etc/rc3.d/S81stress.sh
ln -s /etc/init.d/stress.sh /etc/rc2.d/S81stress.sh
ln -s /etc/init.d/stress.sh /etc/rc5.d/S81stress.sh
ln -s /etc/init.d/stress.sh /etc/rc0.d/K26stress.sh
ln -s /etc/init.d/stress.sh /etc/rc6.d/K26stress.sh

# 심볼릭 링크 설정

인스턴스를 재부팅한 후 top 명령어를 이용해서 cpu 부하가 100으로 올라가는지 확인한다.
