VRRP(Virtual Router Router Protocol) 실습

기존에 게이트웨이 다중화를 설명하면서 HSRP기준으로 설명하고

컨피그를 작성해 보았다. 가장 모태가 되는 FHRP에 대해 알아보고

다른 게이트웨이 다중화 프로토콜에는 어떤것이 있는지 알아보자.



C9200 장비 대개체 작업이 있었고 hsrp를 구성하기로 했는데.

현장에서 확인해보니 라이선스가 없어서 VRRP로 구성한 경험이 있었다.



FHRP(Firsthop Redundancy Protocol)

게이트웨이 이중화 프로토콜로 하나의 VIP를 가진 복수의 게이트웨이 사용시, 첫번째 게이트웨이에 장애 발생시 예비 장비(L3)의 게이트웨이로 경로를 변경하도록 구성하는 프로토콜로 아래의 3종류가 있다.



HSRP(Hot Standby Router Protocol)

• cisco 전용 프로토콜,

VRRP(Virtual Router Router Protocol)

• IEEE 표준 프로토콜

GLBP(Gateway Load Balancing Protocol)

• 백업 게이트웨이가 아닌 로드 밸런싱으로 구현하는 프로토콜

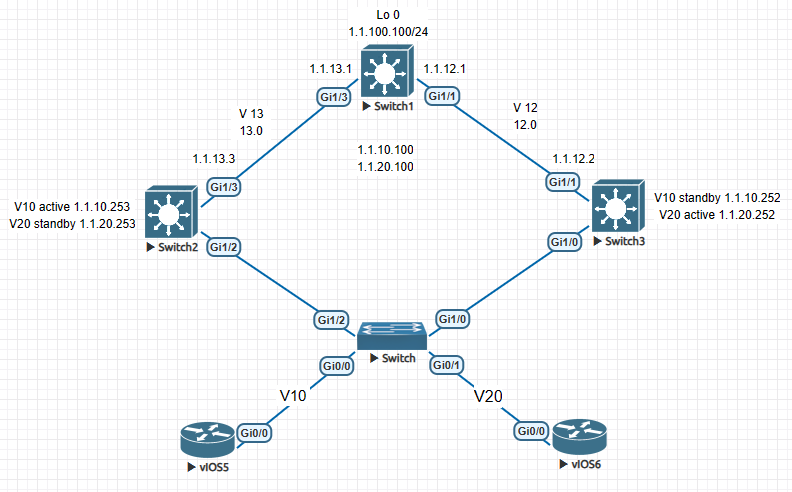

이번시간에는 VRRP로 게이트웨이 이중화를 구성해 볼 것이다.

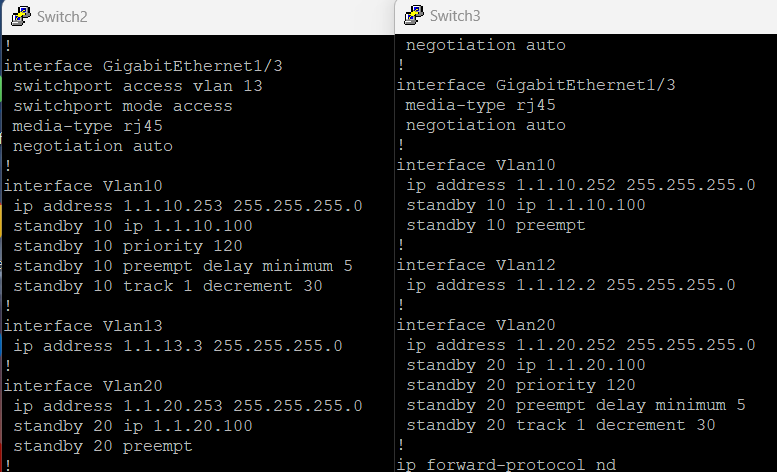

hsrp로 설정했을때는 다음과 같았다.

vlan 10 에서 standby관련 config를 삭제하고 vrrp로 대체하였다.



SW2(config)#int vlan 10

SW2(config-if)#vrrp 10 ip 1.1.10.100

SW2(config-if)#vrrp 10 priority 120

SW2(config-if)#vrrp 10 preempt delay minimum 5

SW2(config-if)#vrrp 10 track 1 decrement 30

SW2(config-if)#do wr



SW3(config)#int vlan 10

SW3(config-if)#vrrp 10 ip 1.1.10.100

SW3(config-if)#vrrp 10 preempt

SW3(config-if)#do wr

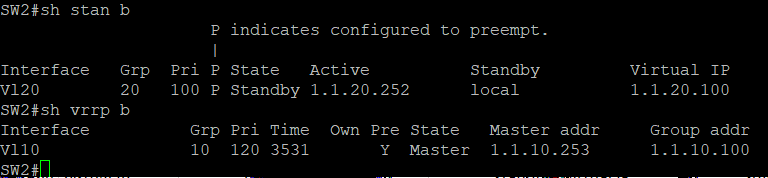

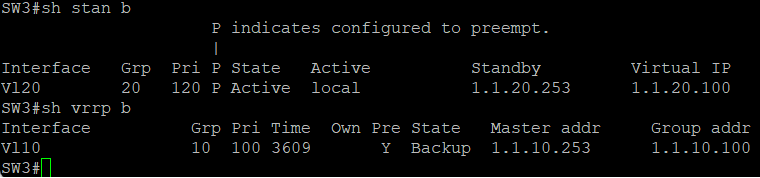

HSRP ->	active	standby	virtual IP
VRRP ->	master	backup	group address



hsrp랑 vrrp 사이에 명칭이 다르긴 하다.
