[keduit]BPDU, frame_floating_static-2023/03/05

BPDU
스위치끼리 2초마다 주고받는 데이터
Bridge-ID
2Byte   | 6Byte
우선순위  | MAC
스위치 기본 우선순위는 32768임
포트번호 기본 우선순위는 256임
루트브리지의 모든 포트 상태는 forward


 Topology Change Notification BPDU
TCN sw3 -> sw2  합선났습니다
TC sw2 -> sw3   그러면 깨워
TCA sw3 -> sw2   네 알겠습니다

스위치 포트 상태
1. disable
포트의 모든 기능 정지, shutdown과 같음
2 block
bpdu를 받을수만 있고 data는 주고받지 못함.
(20초) -> Max age
3 listening
bpdu 주고받음. data는 주고받지 못함
(15초)
4 learning
bpdu 주고받음. data는 주고받지 못함. mac주소 학습
(15초)
(합 30초가 forward-delay)
5 forwarding
bpdu와 data를 모두 주고 받는다.


1.block포트의 간접 링크가 disable되었을때 block포트가 깨어나는데 걸리는 시간은 max-age(20초) + 1, 2차 forward-delay(30초) = 50초 소요

2.block포트와 직접 링크가 disable 되었을 때 block포특 깨어나는데 걸리는 시간은 1, 2차 forward-delay(30초)가 소요


STP는 루프방지 프로토콜(뺑뺑이, 합선방지)
IEEE에서 개정한 802.1D표준에서 802.1S에 통합.

설정bpdu
-항상 루트 스위치가 생성된다.

지정포트는 bpdu를 전송하는 포트고
루트포트의 모든 포트는 지정 포트이다.
지정(designated)포트의 반대편은 루트(route)포트
브리지 아이디가 우등하면  D가 되고 반대편이 R


priority 정하는법
0000 0000000000000
pri  vlan-id

따라서 pri만 바뀌면
0
4096
8192 이렇게 바뀜
...

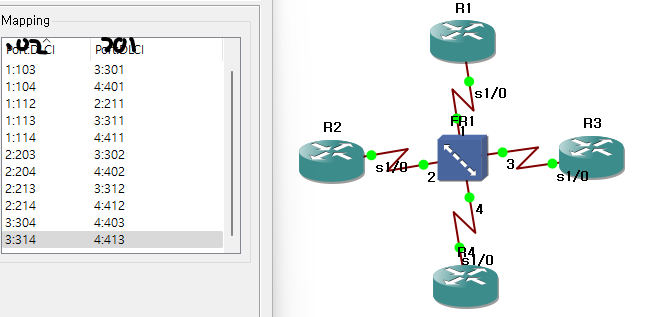

## 기본설정
enable
conf t
no ip domain lookup
line c 0
 logg sy
 exec-timeout 0
 exit
int s1/0
 no shut
 enc fram
 no fram inver
 clock rate 64000
 exit

R1]
conf t
int lo0
 ip add 1.1.1.1 255.255.255.0
 exit
int s1/0.12 p
 ip add 1.1.12.1 255.255.255.0
 fram inter 102
 exit
ip route 1.1.0.0 255.255.192.0 s1/0.12 1.1.12.2

R2]
conf t
int lo0
 ip add 1.1.2.2 255.255.255.0
 exit
int s1/0.12 p
 ip add 1.1.12.2 255.255.255.0
 fram inter 201
 exit
int s1/0.23 p
 ip add 1.1.23.2 255.255.255.0
 fram inter 203
 bandwidth 512
 exit
int s1/0.32 p
 ip add 1.1.32.2 255.255.255.0
 fram inter 213
 bandwidth 1544
 exit
ip route 1.1.1.0 255.255.255.0 s1/0.12 1.1.12.1
ip route 1.1.0.0 255.255.192.0 s1/0.23 1.1.23.3 100
ip route 1.1.0.0 255.255.192.0 s1/0.32 1.1.32.3

R3]
conf t
int lo0
 ip add 1.1.3.3 255.255.255.0
 exit
int s1/0.23 p
 ip add 1.1.23.3 255.255.255.0
 fram inter 302
 bandwidth 512
 exit
int s1/0.32 p
 ip add 1.1.32.3 255.255.255.0
 fram inter 312
 bandwidth 1544
 exit
int s1/0.34 p
 ip add 1.1.34.3 255.255.255.0
 fram inter 304
 exit
ip route 1.1.0.0 255.255.240.0 s1/0.23 1.1.23.2 100
ip route 1.1.0.0 255.255.240.0 s1/0.32 1.1.32.2
ip route 1.1.4.0 255.255.255.0 s1/0.34 1.1.34.4

R4]
conf t
int lo0
 ip add 1.1.4.4 255.255.255.0
 exit
int s1/0.34 p
 ip add 1.1.34.4 255.255.255.0
 fram inter 403
 exit
ip route 1.1.0.0 255.255.192.0 s1/0.34 1.1.34.3
