[keduit]mhsrp, usb&SATA 속도 -2023/03/07

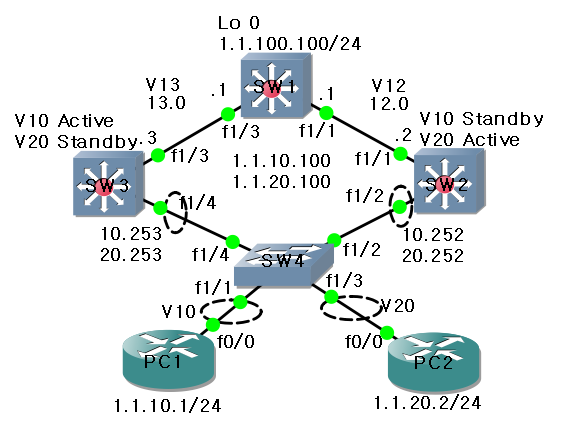

mhsrp

[default]
en
conf t
no ip domain lookup
line c 0
logg sy
exec-time 0
exit
hostname

[sw1]
vlan 13
exit
vlan 12
exit
int f1/3
sw mod acc
sw acc vlan 13
exit
int f1/1
sw mod acc
sw acc vlan 12
exit
int lo 0
ip add 1.1.100.100 255.255.255.0
exit
int vlan 13
ip add 1.1.13.1 255.255.255.0
exit
int vlan 12
ip add 1.1.12.1 255.255.255.0
exit
ip route 1.1.10.0 255.255.255.0 vlan 13 1.1.13.3
ip route 1.1.10.0 255.255.255.0 vlan 12 1.1.12.2
ip route 1.1.20.0 255.255.255.0 vlan 13 1.1.13.3
ip route 1.1.20.0 255.255.255.0 vlan 12 1.1.12.2

---

[sw2]
vlan 10
exit
vlan 20
exit
vlan 12
exit
int f1/1
sw mod acc
sw acc vlan 12
exit
int f1/2
sw tr enc dot
sw mod tr
exit
int vlan 10
ip add 1.1.10.252 255.255.255.0
standby 10 ip 1.1.10.100
standby 10 preempt
exit
int vlan 20
ip add 1.1.20.252 255.255.255.0
standby 20 ip 1.1.20.100
standby 20 priority 120
standby 20 preempt delay minimum 5
standby 20 track vlan 12 30
exit
int vlan 12
ip add 1.1.12.2 255.255.255.0
exit
ip route 0.0.0.0 0.0.0.0 vlan 12 1.1.12.1

기본값은 100이기때문  vlan20에 pr값을 120을 주어 더 높은값이 되므로 active가 된다.

vlan20 - 1.1.20.100 ping 하면 오른쪽으로 간다.

---

[sw3]
vlan 10
exit
vlan 20
exit
vlan 13
exit
int f1/3
sw mod acc
sw acc vlan 13
exit
int f1/4
sw tr enc dot
sw mod tr
exit
int vlan 10
ip add 1.1.10.253 255.255.255.0
standby 10 ip 1.1.10.100
standby 10 priority 120
standby 10 preempt delay minimum 5
standby 10 track vlan 13 30
exit
int vlan 20
ip add 1.1.20.253 255.255.255.0
standby 20 ip 1.1.20.100
standby 20 preempt
exit
int vlan 13
ip add 1.1.13.3 255.255.255.0
exit
ip route 0.0.0.0 0.0.0.0 vlan 13 1.1.13.1

기본값은 100이기때문  vlan10에 pr값을 120을 주어 더 높은값이 되므로 active가 된다.

vlan10 - 1.1.10.100 ping 하면 오른쪽으로 간다.

---

[sw4]
vlan 10
exit
vlan 20
exit
no ip routing
int f1/1
sw mo acc
sw acc vlan 10
exit
int f1/3
sw mod acc
sw acc vlan 20
exit
int range f1/2 , f1/4
sw tr enc dot
sw mod tr
exit

[pc1]
no ip routing
int f0/0
no sh
ip add 1.1.10.1 255.255.255.0
exit
ip default-gateway 1.1.10.100

[pc2]
no ip routing
int f0/0
no sh
ip add 1.1.20.2 255.255.255.0
exit
ip default-gateway 1.1.20.100

---------------------------------------------
vlan10 1.1.10.100 ping 하면 왼쪽으로가고
vlan20 1.1.20.100 ping 하면 오른쪽으로 간다.

PC1에서 1.1.100.100 ping하면 왼쪽으로가고
PC2에서 1.1.100.100 ping하면 오른쪽으로가고

sw2]에서 int vlan 12 를 shutdown 시키고
traceroute 1.1.100.100하면 오른쪽으로  가지못하고 왼쪽으로 감.





######################################################



usb별 전송속도
USB 1.0 - 1.5Mbps
USB 1.1 - 12Mbps
USB 2.0 - 480Mbps
USB 3.0 - 5Gbps
USB 3.1 - 10Gbps = 주로 디스플레이

SATA별 전송속도
SATA1 - 1.5Gbps
SATA2 - 3Gbps
SATA3 - 6Gbps
