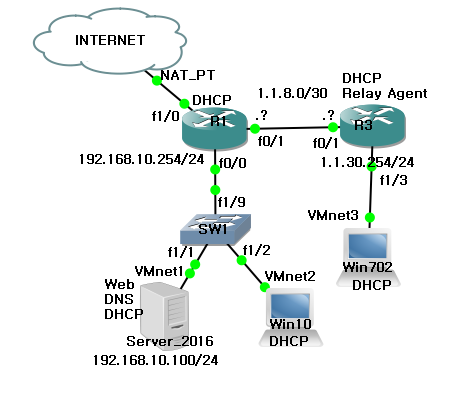

[keduit]DHCP_Relay_Agent(DHCP,NAT, Access) -2023/03/08





##VMware에 제대로 다 물려져있는 상태여야함##



[sw1]

no ip routing



[r1]

int f0/0

no sh

ip add 192.168.10.254 255.255.255.0

exit

int f0/1

no sh

ip add 1.1.8.1 255.255.255.252

int f1/0

no sh

mac-address 0a01.1112.1122

(맥을 서로 다르게해야함 실습실 컴퓨터 중복됨_

ip add dhcp

(자동으로 아이피 받겠습니다.)

do sh ip int b

(아이피 받아짐 자동으로 서버 2016에서 뿌려준거임)



ip route 1.1.30.0 255.255.255.0 f0/1 1.1.8.2

ip route 0.0.0.0 0.0.0.0 f1/0 10.0.0.1

(인터넷의 ip는 모르므로... 니 구글 ip앎?)



(넥스트호핑 테스트)

ping 10.0.0.1

ping 192.168.10.100

ping 1.1.8.2



[r3]

int f0/1

no sh

ip add 1.1.8.2 255.255.255.252

exit

int f1/3

no sh

no sw

ip add 1.1.30.254 255.255.255.0

exit

ip route 0.0.0.0 0.0.0.0 f0/1 1.1.8.1

(인터넷의 ip는 모르므로... 니 구글 ip앎?, 그리고 192.168대 아이피도 자동포함됨)



(넥스트호핑 테스트)

ping 1.1.8.1

ping 1.1.30







인터넷은 스위치로 봄 근데 선이 하나라 할당아이피도 하나여서 NAT 기법을 이용해줘야함...

R1에서 할당받은 ip ex)10.0.0.136

10.0.0.136:1<->192.168.10

10.0.0.136:2

10.0.0.136:3

10.0.0.136:4

10.0.0.136:5



[r1]

*********NAMED*********

ip access-list standard ASDF

permit 192.168.10.0 0.0.0.255

exit

ip access-list standard ASDF

permit 1.1.30.0 0.0.0.255

*******NUMBERED*******

access-list 10 permit 192.168.10.0 0.0.0.255

access-list 10 permit 192.1.1.30.0.0.0.255

**(확인법)

do sh ip access-lists

**(삭제법)

ip access-list standard ASDF

no 10

**(원하는 순서번호가 6일때 permit)

ip access-list standard ASDF

6 premit 1.1.30.0 0.0.0.255





ip nat inside source list ASDF int f1/0 overload

(nat inside의 출발지 리스트가 ASDF에 있다.)

int f0/0

ip nat inside

exit

int f0/1

ip nat inside

exit

int f1/0

ip nat outside

exit











[r1]

dh sh ip nat translations

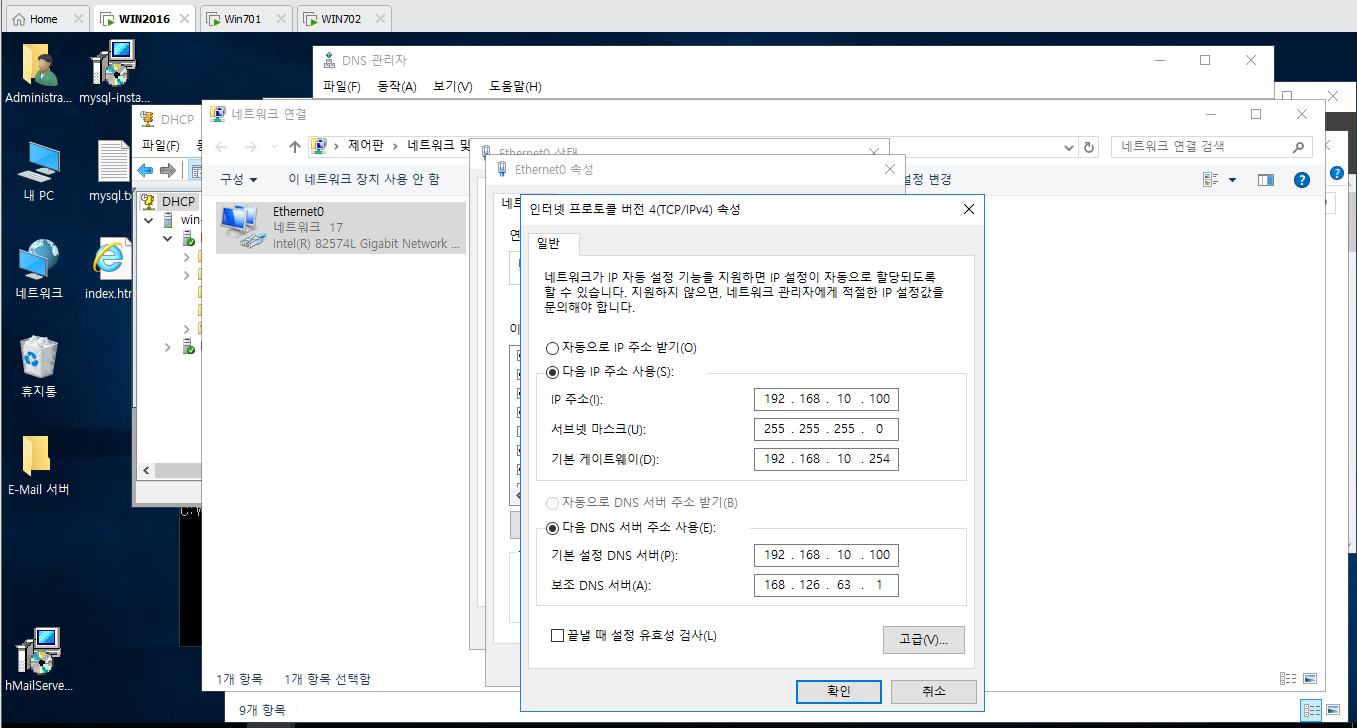

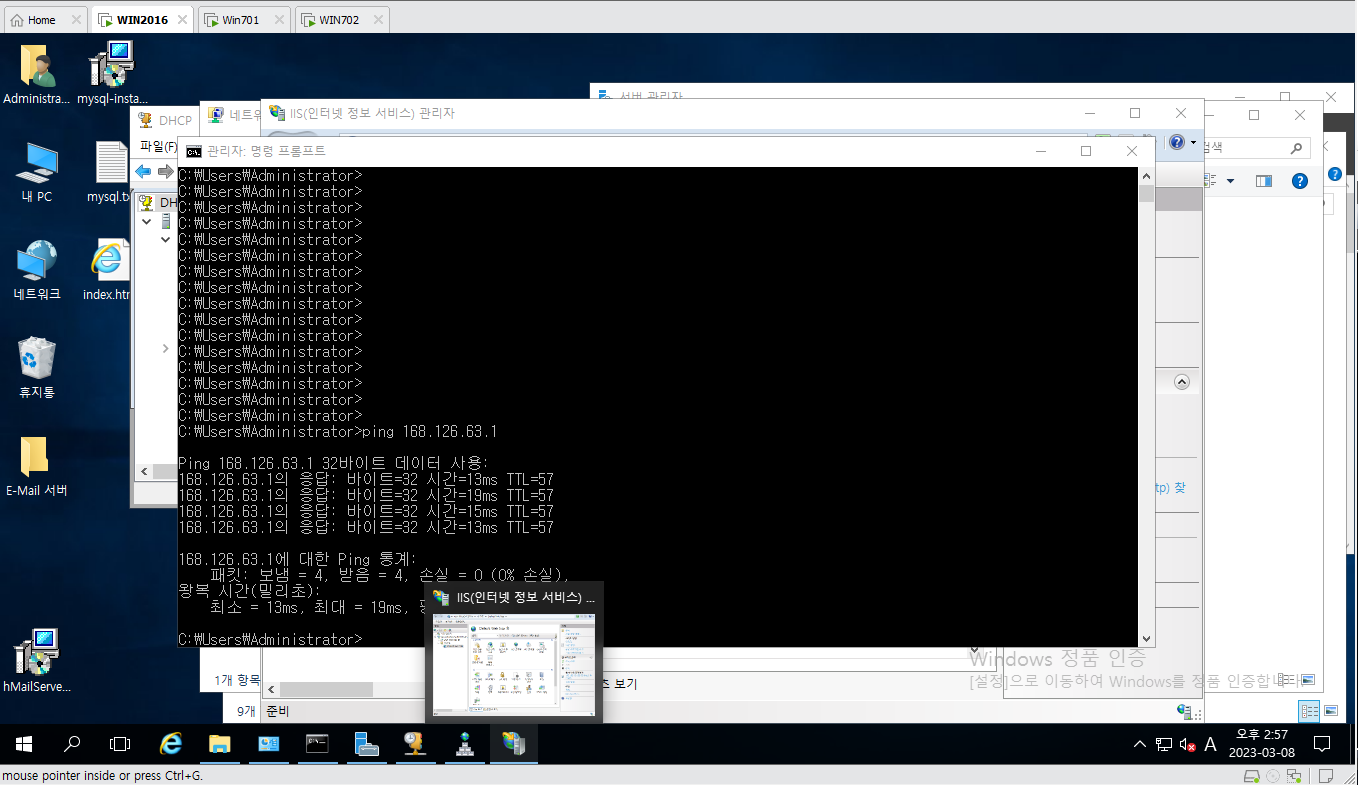

WIN2016

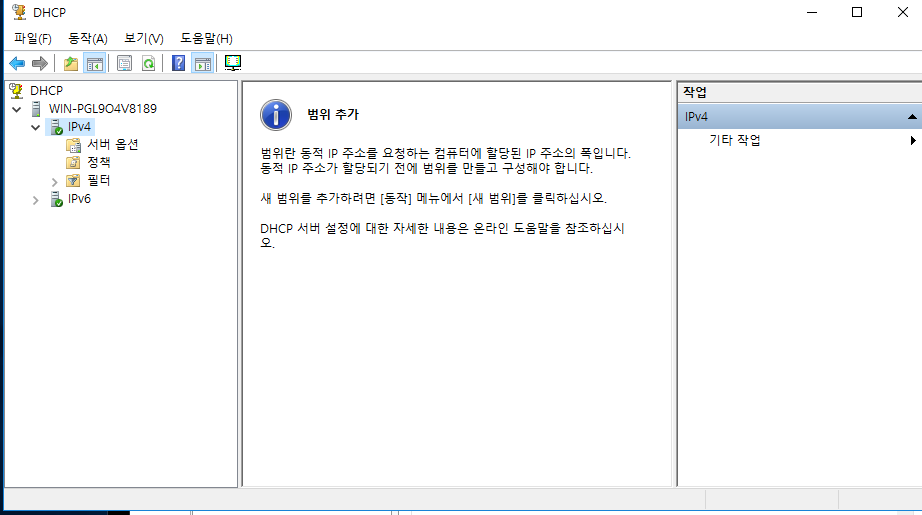

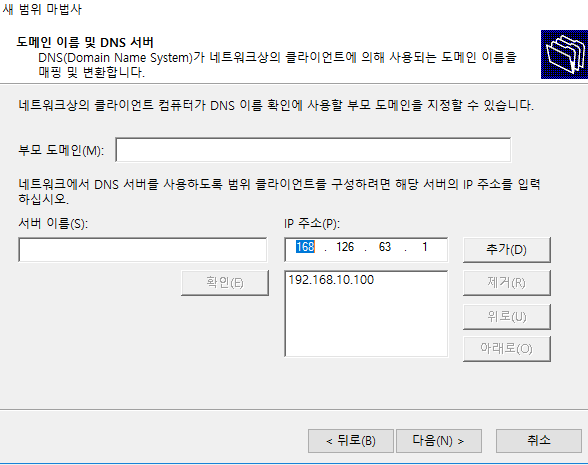

IPv4 (기존꺼 지우고)새범위 추가











이렇게하면 win702의 게이트웨이도 저걸로 됨.

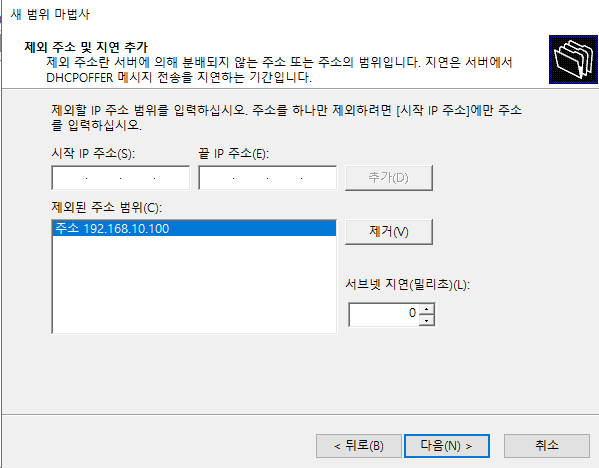

제거해줌

그 이후로 다 마침



1.1.30.번대도 새범위 추가해줌





win702(VMnet3)



r3]

int f1/3

ip helper-address 192.168.10.100

(브로드캐스트가 유니캐스트로 바뀜)

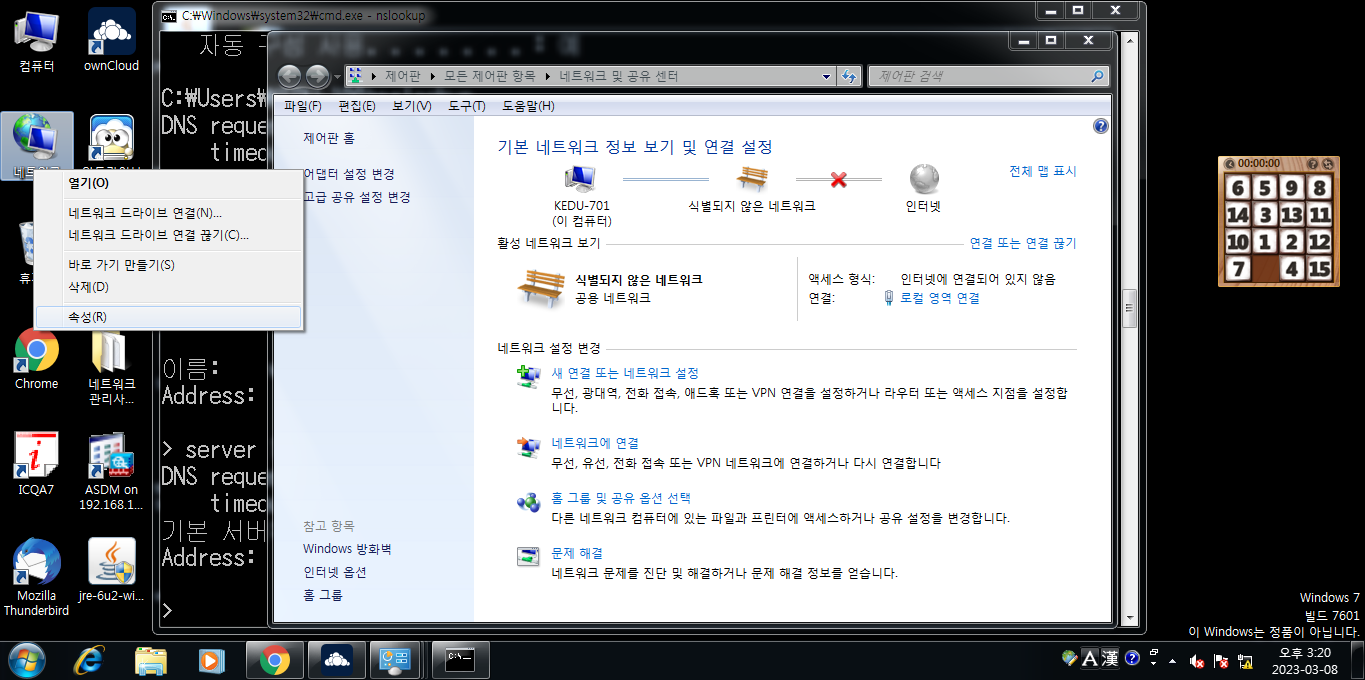

win701

win702 모두 dhcp로 자동으로 ip가 받아와짐
