[keduit]Dynamic Routing Protocol_RIP, Partially_Mesh -2023/03/14

Distance Vector

IGP (Interior Gate Protocol) 내부	RIP IGRP EIGRP OSPF IS-IS
EGP (Exterior Gate Protocol) 외부	BGPv4

RIP(Routing Information Protocol)

-  Distance Vector

-  Metric -Hop count 사용

-  무어 알고리즘

-  ver1 ->255.255.255.255(브로드캐스트 채널)

-  ver2 ->224.0.0.9.사용(멀티캐스트 채널)

-  Auto-summary 현상

- Split-horizon 현상

-  udp 520번 사용

-  Route Poison /Poison Reverse

-  hello ->30

   invaid ->180

   holdtime ->180

   flush time ->270

## 기본설정
enable
conf t
no ip domain lookup
line c 0
 logg sy
 exec-timeout 0
 exit
int s1/0
 no shut
 enc fram
 no fram inver
 clock rate 64000
 exit

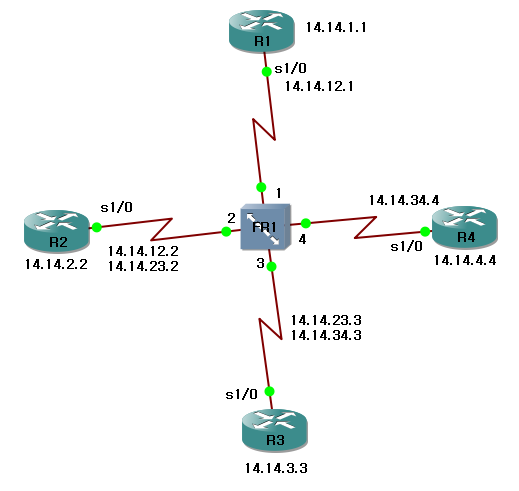

[R1]

int lo0

   ip add 14.14.1.1 255.255.255.0

int s1/0

   ip add 14.14.12.1 255.255.255.0

   fram map ip 14.14.12.2 102 br

end

[R2]

int lo0

   ip add 14.14.2.2 255.255.255.0

int s1/0.12 m

   ip add 14.14.12.2 255.255.255.0

   fram map ip 14.14.12.1 201 br

   exit

int s1/0.23 m

   ip add 14.14.23.2 255.255.255.0

   fram map ip 14.14.23.3 203 br

end

[R3]

int lo0

   ip add 14.14.3.3 255.255.255.0

int s1/0.23 m

   ip add 14.14.23.3 255.255.255.0

   fram map ip 14.14.23.2 302 br

   exit

int s1/0.34 p

   ip add 14.14.34.3 255.255.255.0

   fram inter 304

end

[R4]

int lo0

   ip add 14.14.4.4 255.255.255.0

int s1/0.34 p

   ip add 14.14.34.4 255.255.255.0

   fram inter 403

end



---

RIP방식을 이용해 라우팅을 진행해 보겠다.



[R1]

router rip

network 14.14.1.0

network 14.14.12.0



이라고 입력해도 결과적으로는

network 14.0.0.0

의 결과만 나오게 되는데 이것이 Auto-Summary현상 -> classful 하다고 한다.



[R1, R2, R3, R4모두에게]

router rip

network 14.0.0.0

exit



위처럼 입력하면 모두 통신 가능한 상태지만 논리적 문제가 있다.

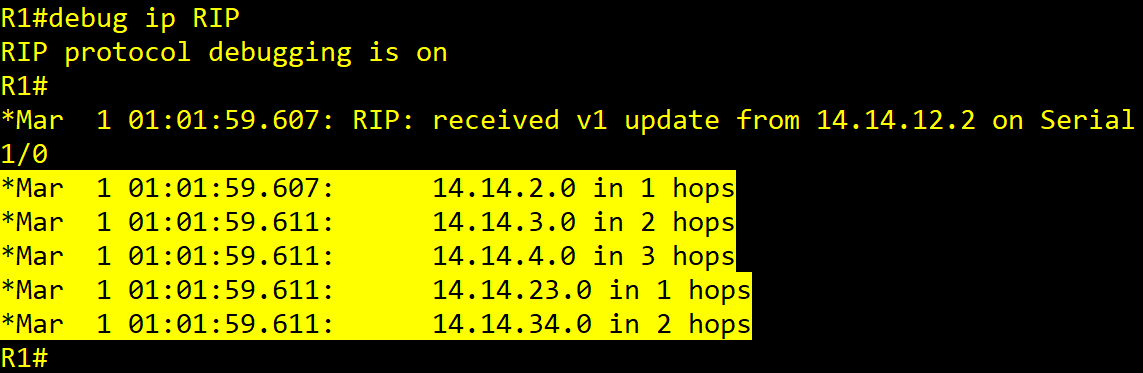

deb ip rip로 매트릭과 홉을 확인 가능.





문제1:브로드캐스트를 보내는데 자기라우터 루프백으로도 보내는 경우가 생김

라우터마다

router rip

passive-int lo 0

!이 명령어를 쓰면 자기 loopback쪽으로는 말을 안걺!



문제2:자기자신 라우터의 loop네트워크에도 1hop이되는 문제가 생김 그래서 그 이후도 꼬임.

이것을 확인하기 위해 show ip int s1/0을 하면

split horizon is disabled

으로 되어있을것임.



int s1/0

ip split-horizon

  end

으로 disabled를 abled로 변환해주면

---

[R2]

ip add 5.5.0.1 255.255.255.0

ip add 5.5.1.1 255.255.255.0 sec

ip add 5.5.2.1 255.255.255.0 sec

ip add 5.5.3.1 255.255.255.0 sec





[R3]

ip add 5.5.4.1 255.255.255.0

ip add 5.5.5.1 255.255.255.0 sec

ip add 5.5.6.1 255.255.255.0 sec

ip add 5.5.7.1 255.255.255.0 sec



r3에서

int s1/0.23

ip rip send ver 2

exit

router rip

no auto-summary

ip summary-address  rip 5.5.0.0 255.255.252.0

exit





r3에서

int s1/0.23

ip rip send ver 2

exit

router rip

no auto-summary

ip summary-address  rip 5.5.4.0 255.255.252.0

exit







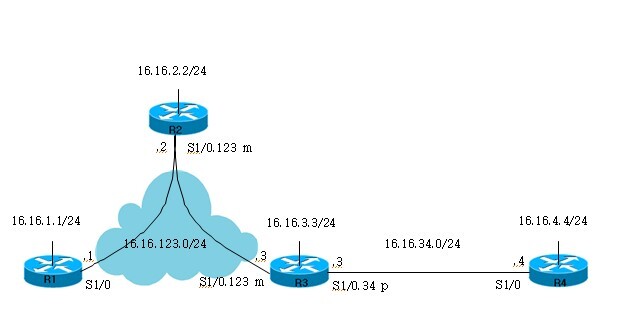

R1]

conf t

int lo0

 ip add 14.14.1.1 255.255.255.0

 exit

int s1/0

 ip add 14.14.123.1 255.255.255.0

 fram map ip 14.14.123.2 102 br

 fram map ip 14.14.123.3 102 br

 ip split-horizon

 exit

!

router rip

 version 2

 network 14.0.0.0

 no auto-summary

 passive-interface loopback 0



R2]

conf t

int lo0

 ip add 14.14.2.2 255.255.255.0

 exit

int s1/0.123 m

 ip add 14.14.123.2 255.255.255.0

 fram map ip 14.14.123.1 201 br

 fram map ip 14.14.123.3 203 br

 no ip split-horizon

 exit

!

router rip

 version 2

 network 14.0.0.0

 no auto

 pass lo0



R3]

conf t

int lo0

 ip add 14.14.3.3 255.255.255.0

 exit

int s1/0.123 m

 ip add 14.14.123.3 255.255.255.0

 fram map ip 14.14.123.2 302 br

 fram map ip 14.14.123.1 302 br

 exit

int s1/0.34 p

 ip add 150.1.34.1 255.255.255.0

 fram inter 304

 exit

!

ip route 150.1.4.0 255.255.255.0 s1/0.34 150.1.34.254

!

router rip

 version 2

 network 14.0.0.0

 no auto-summary

 passive-interface loopback 0

 redistribute static metric 2



R4]

conf t

int lo0

 ip add 150.1.4.4 255.255.255.0

 exit

int s1/0.34 p

 ip add 150.1.34.254 255.255.255.0

 fram inter 403

 exit

ip route 0.0.0.0 0.0.0.0 s1/0.34 150.1.34.1



















r2] 에서 150.1.4.4로 hop수가 1로나오고

r1] 에서 150.1.4.4로 hop수가 2로나오고

->이 hop에 오류가 생기는 문제를 해결하기 위해

r3

router rip

redistribute static metric 2

로 바꿈
