[keduit]Spanning Tree Protocol-2023/03/06

## STP (Spanning-Tree Protocol) ##
선들이 연결되어 있음에도 합선이 나지 않게 해주는 스위치의 프로토콜



https://bxmsta9ram.tistory.com/18

스패닝 트리 프로토콜(STP,Spanning Tree Protocol)

설명 기깔나게 한 선배님이 계신다 spanning tree protocool이랑 bpdu를 공부해보자.

[default]
conf t
no ip domain lookup
line c 0
logg sy
exec-time 0
exit

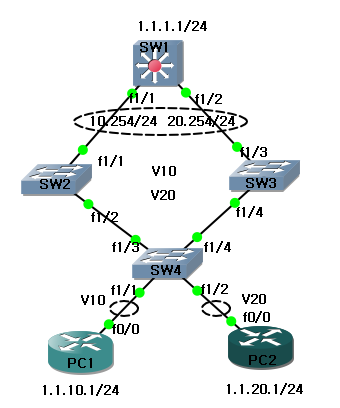

[sw1]
vlan 10
exit
vlan 20
exit
int range f1/1 - 2
sw tr enc dot
sw mo tr
exit
int lo 0
ip add 1.1.1.1 255.255.255.0
exit
int vlan 10
ip add 1.1.10.254 255.255.255.0
exit
int vlan 20
ip add 1.1.20.254 255.255.255.0
exit

[sw2]
vlan 10
exit
vlan 20
exit
no ip routing
int range f1/1 - 2
sw tr enc dot
sw mo tr
exit

[sw3]
vlan 10
exit
vlan 20
exit
no ip routing
int range f1/3 - 4
sw tr enc dot
sw mo tr
exit

[sw4]
vlan 10
exit
vlan 20
exit
no ip routing
int range f1/3 - 4
sw tr enc dot
sw mo tr
int f1/1
sw mod acc
sw acc vlan 10
exit
int f1/2
sw mod acc
sw acc vlan 20
exit

[PC1]
no ip routing
int f0/0
no sh
ip add 1.1.10.1 255.255.255.0
exit
ip default-gateway 1.1.10.254
exit

[PC2]
no ip routing
int f0/0
no sh
ip add 1.1.20.1 255.255.255.0
exit
ip default-gateway 1.1.20.254
exit


좌측하단캡쳐 icmp 검색
우측하단캡쳐 icmp 검색
PC1 에서 SW1 루프백으로 핑 날림
결과는 왼쪽으로만 가고
오른쪽에는 결과가 없다.

SW4에서
sh spanning-tree vlan 10 br
sh spanning-tree vlan 20 br
f1/4는 blk되어있다.


SW1번에서
spanning-tree vlan 10 priority 0
spanning-tree vlan 20 priority 0
둘다 우선순위 0을 주어 route로 만듦
둘다 designated포트가 된다.

SW2번에서
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192
로 우선순위 정함

--> vlan 10에 우선순위를 준다.

SW3번에서
spanning-tree vlan 10 priority 8192
spanning-tree vlan 20 priority 4096
로 우선순위 정함

--> vlan 20에 우선순위를 준다.

bridge-id를 조정해서 vlan 부하분산을 수동으로 해주는 과정 따단!




기존설정 다 지운다
[SW1]
no spanning-tree vlan 10 priority 0
no spanning-tree vlan 20 priority 0
[SW2]
no spanning-tree vlan 10 priority 4096
nospanning-tree vlan 20 priority 8192
[SW3]
no spanning-tree vlan 10 priority 8192
no spanning-tree vlan 20 priority 4096

[sw1]
spanning-tree vlan 10 root primary
spanning-tree vlan 20 root primary

[sw2]
spanning-tree vlan 10 root secondary

[sw3]
spanning-tree vlan 20 root secondary

SW4번에서
sh spanning-tree vlan 10 br
sh spanning-tree vlan 20 br
해서 blck된것을 확인해본다...


#bridge-id를 이기는 cost
SW4번의 4번 단자에 가서
int f1/4
spanning-tree vlan 10 cost 5
하면 짧아지므로 19+19 -> 19+5
vlan10의 방향이 오른쪽으로 틀어지며
vlan20의 방향도 왼쪽으로 자동으로 틀어짐
