[keduit]데이터통신요소, IP,서브넷 마스크 -2023/02/13

3.데이터 통신 요소1

전송방향

-단방향 전송(정보전달 한방향, 라디오나 텔레비젼)

-반이중 전송(정보전달 교대로 방향, 무전기)

-전이중 전송(정보전달 동시에 양방향, 전화나 채팅)



전송 모드

-병렬 전송(cpu 메모리 64개의 연결)(parallel transmission)

-직렬 전송(USB)(serial transmission)



이더넷 : 근거리 통신 기술(제록스)



전송 동기

-비트 동기

 : 송수신 측에서 동일한 클럭 사용

 : 비트 검출의 위치는 각 비트의 중앙

-문자 동기 : 비트 동기로 정확한 비트들을 검출한 다음 비트들을 그룹을 지어 원하는 문자를 구성하는 방법

   동기식 전송

    -데이터 블록을 한꺼번에 전송

    -동기를 맞추기 위해(문자의 시작점 알기위해) SYN로 전송을 제어한다.

   비동기식 전송

    -시작펄스(start pulse), 정지펄스(stop pulse)이용

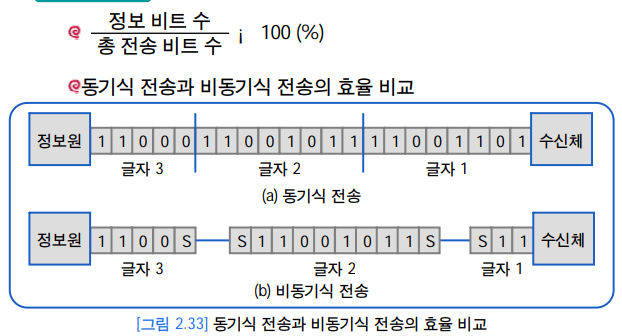

동기식 전송과 비동기실 전송의 효율 비교

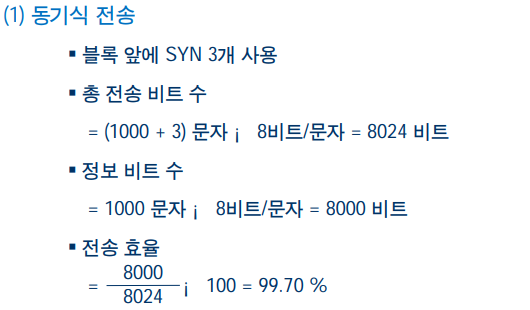

1000개의 ASCII 문자 블록의 전송 효율





전송매체 : 컴퓨터 통신망에서 송수신간 물리적 데이터 전송로

-하드와이어 매체 : 꼬임선케이블, 동축케이블, 광섬유 케이블

-소프트와이어 매체 : 공기, 해수, 진공, 마이크로파, 라디오파



무선주파수(Radio Frequenct[RF], 무선통신에서 사용되는 반송파 주파수)

HF 3~30MHz 근거리, 중거리 통신, AM방송

VHF 30~300MHz FM방송, 텔레비전 방송, 이동통신

UHF 300~3000MHz 다중통신



※가청주파수 :20Hz~20KHz



4.데이터통신요소2

선로

점대점

성형(점대점 확장)

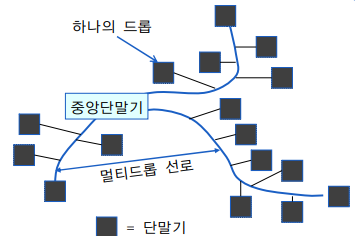

멀티드롭 선로

상대적으로 통신비용 비싸다.

복수개의 단말기가 연결된 하나의 선로

전용선보다 통신선로의 효율성 높음

데이터 충돌 가능 --> 선로제어 프로토콜 필요

단말기 수의 제한 요인

1.하드웨어와 소프트웨어의 처리능력

2.단말기에서 발생하는 트래픽

3.선로의 통신속도

4.통신사업자에 의한 강제적 제약



네트워크 토폴로지

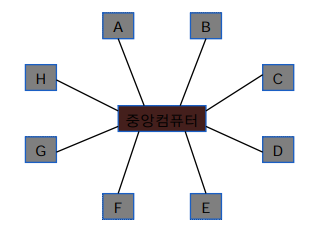

성형 네트워크

환형 네트워크

버스형 네트워크

그물형 네트워크

계층형 네트워크





회선교환

-공간분할 회선교환

-시분할 회선교환



축적교관

-메세지 교환

-패킷 교환



축적교환은 저장했다가 데이터를 교환한다.



축적교환

교환기의 기억장치에 데이터를 저장하였다 중계선로를 서낵하여 데이터를 교환함

특징 : 실시간성 낮아짐, 통신속도및 코드의 변경 가능, 선로 사용 효율이 높음

분류 -> 메세지 교환, 패킷 교환



메세지 교환

-전송 데이터 크기 그대로 전송

-헤더(목적지) 필요

-각 노드에서 수신 후 잠시 저장하면서 적절한 선로를 찾아 송신함

-전송지연이 길어서 실시ㅣ간 서비스에는 부적절

메세지 교환 장점

-높은 선로 효율

-속도 및 코드 변환이 가능

-메세지에 우선순위를 부여 가능

-비동기식 전송

-흐름제어 가능

-메세지 복사 전송 가능



패킷 교환

패킷->보통 128비트

패킷은 주기억장치에 저장 가능하여 보조기억장치를 사용하는 메세지교환에 비해 전송 지연을 줄일 수 있음.

각 패킷마다 헤더 오버헤드가 있음

구분

  데이터그램 패킷 교환

  가상회선 패킷 교환

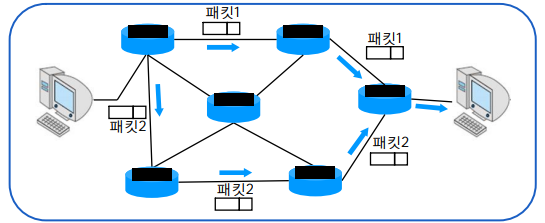

데이터그램 방식

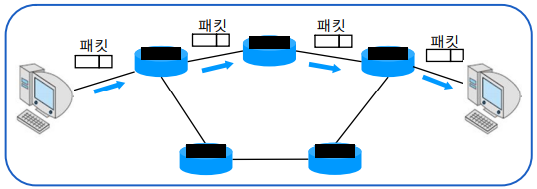

가상회선 방식



TCP_IP1

501호 3번 -> IP 논리주소

김철수 -> MAC 물리주소



MAC = Media Access Control



MAC 주소

XXXX. XX|XX. XXXX

앞 OUI(회사고유번호)(IEEE부여)

뒤 S/N(제조번호)



IPv4 32비트로 42억개의 IP주소표현 가능

 xxxxxxxx.  |xxxxxxxx.   xxxxxxxx.   xxxxxxx

<네트워크><--------- 호스트---------->

                 127.0.0.1(모든 컴퓨터 장비주소)



8비트 단위로 점을찍고 이 단위를 옥테트 라고 함



쓰지말아야할 주소(private, complete)



한사람 -> 유니캐스트

그룹 -> 멀티캐스트

모두 -> 브로드캐스트   ...255.255





맨앞자리 0인 A클래스 (1~01111111)네트워크범위

(n.0.0.1~n.255.255.254)   [n=1~126]   0.0.0, 255.255.255 호스트 불가능

1~126, 2^7-2 네트워크개수 7비트

2^24-2 호스트개수 24비트



앞자리 10인 B클래스(10000000 00000000~10111111 11111111)네트워크범위

(n.0.1~n.255.254)   [n=128.0~191.255]  0.0, 255.255 호스트 불가능

128~191, 2^14 네트워크개수 14비트

2^24-2 호스트개수 16비트



앞자리 110인 C클래스(11000000 00000000 00000000~11011111 11111111 11111111)네트워크범위

(n.1~n.254)   [n=192.0.0~223.255.255] 0, 255 호스트 불가능

192~223, 2^21 네트워크개수 21비트

2^24-2 호스트개수 8비트



앞자리 1110인 D클래스(그룹주소) (11100000 00000000........ ~ 11101111 11111111........ )

1~126 2^7-2 네트워크개수 2^24-2 호스트개수



Mask 255.0.0.0

1/8 ->1.0.0.1 ~~ 1.255.255.254 -> prefix방식

IP    주소가 00000001.00000001.00000001.00000001일때

Mask         11111111.11000000.00000000.00000000일때 (1이 10개)



00 ->0~63  ---  1.0/10의 브로드캐스트 주소 1.63.255.255

01 ->64~127  ---  1.64/10의 브로드캐스트 주소 1.127.255.255

10 -128~191  ---  1.128/10의 브로드캐스트 주소 1.191.255.255

11 ->192~255  ---  1.192/10의 브로드캐스트 주소 1.255.255.255









IP    주소가 11000000.00000001.00000001.00000000일때

Mask         11111111.11111111.11111111.10000000일때



0 ->192.1.1.0   /25

1 ->192.1.1.128/25





컴퓨터가 8대일때 마스크는? (192.1.1.0/24)

IP 주소가 11000000.00000001.00000001.00000000

Mask      11111111.11111111.11111111.11110000

이 되면 192.1.1.16/28
