ip문제

과제1 -> A클래스 ip주소1/8의 사용가능한 주소범위는? 네트워크주소와 브로드캐스트주소는?

1.0.0.1~1.255.255.254

네트워크주소 1.0.0.0, 브로드캐스트주소 1.255.255.255



과제2 ->

192.1.1.0/24을 네조각 냈을때 각 네트워크와 마스크를 서술하시오

ip    -11000000.00000001.00000001.00000000

mask-11111111.11111111.11111111.00000000

일때 4조각 내려면

mask-11111111.11111111.11111111.11000000 로

00->192.1.1.0/26

01->192.1.1.64/26

10->192.1.1.128/26

11->192.1.1.192/26



과제3 ->17대의 컴퓨터가 있을때 ip가 193.1.1.9/24인데 두번째 네트워크를 사용할때 네트워크와 마스크는?

17대를 커버하려면 2^n >=17이 되어야하므로 n=5이 되어야함

5는 호스트 즉 0의 갯수이다.

mask-11111111.11111111.11111111.11100000이 되고

이것의 두번째 네트워크는

000->193.1.1.0/27

001->193.1.1.32/27  (이것이 답이다.)

나머지는

010->193.1.1.64/27

011->193.1.1.96/27.........



과제4. 192.1.1.0/24를 8조각 냈을 때 끝에서 두 번째 네트워크의 마지막 가용주소는?

......

192.1.1.192~223 (이 범위에서 가용가능한 주소) ->192.1.1.193...192.1.1.222이므로 마지막 가용주소 192.1.1.222/27

192.1.1.224~255



과제5. 1/8을 네조각낸 것중 두번 째 네트워크의 첫번째 가용주소는?

1/8 -> 1.0.0.1~1.255.255.254 이고

네조각 내기위해 MA -> 11111111.11000000.000000000.00000000

1.0.0.1

1.64.0.1 이것의 첫번째 가용주소는 1.64.0.1/10이 된다.

1.128.0.1

1.192.0.1



5데이터통신요소3

통신 선로의 공유



다중화기(multiplexer)

통신선로의 용량을 나누어 쓸 수 있도록 해주는 장치

ㄴTDM(시분할[이더넷]), FDM(주파수분할[라디오]), CDMA(코드분할[휴대폰])

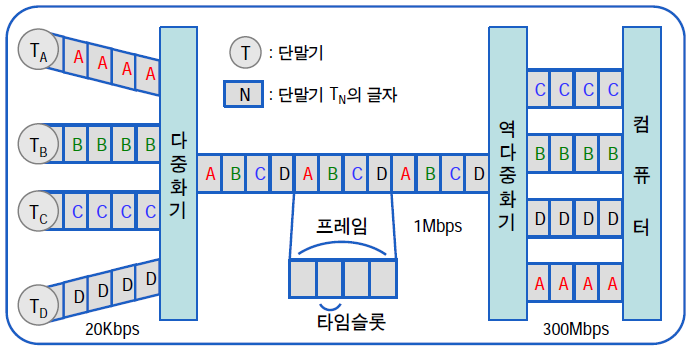

시분할 다중화

대표적 예시(이더넷 스위치. 허브), 입력데이터=출력데이터

통신회선속도>= 모든 단말기의 전송속도 합

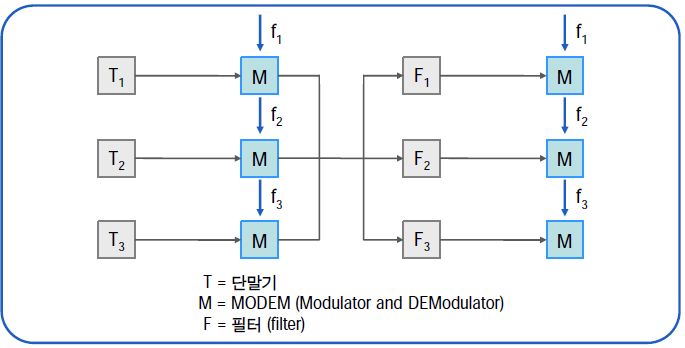

주파수분할 다중화

대표적 예시(라디오 전송,  단말기 전송속도합>통신회선의 속도, 버퍼사용



단말기 통신 방식

자유통신(사용자가 단말기의 데이터 통신을 제어)

제어통신(컴퓨터가 단말기의 데이터 통신을 제어)



6데이터통신기능1

동기화

-송수신자 사이 데이터를 송수신하는 시점을 일치시킴

-정확한 표본화 위치를 찾는 기술

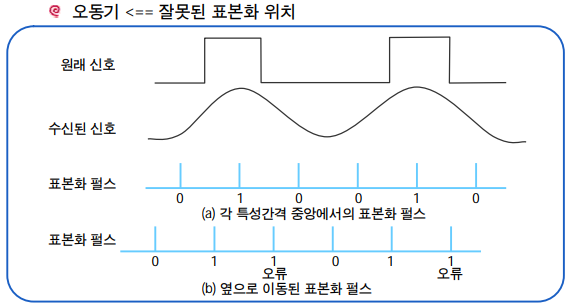

동기와 오동기



동기방법

@비트 동기

@문자 동기

독립된 클록을 가지고 있는 경우(높은쪽이 낮은쪽에 맞춰줌)

한 지국만 클록을 가지고 있는 경우(그 지국에 클록을 맞춤)

종속지국은 주 지국에 동기화가 됨



주소지정

명명, 식별



Domain Name - Internic    )  ----

      IP등록      - IANA       )  ----ICANN가 다 먹음

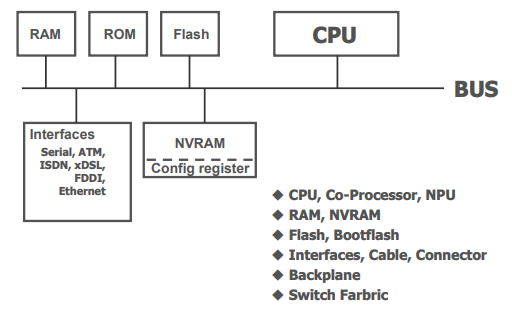

라우터 작동

NVRAM - startup-config

Flash - 운영체제가 들어가있음, running-config





전원인가 ->cpu셀프테스트 ->ROM Bios가 RAM으로 이동 -> RAM에서 포스트가 일어나 각 장치들을 본다(부트스트랩일어남). -> Flash에 있는 운영체제 실행 -> NVRAM에 있는 설정치를 RAM으로 불러옴



cisco 라우터 연결

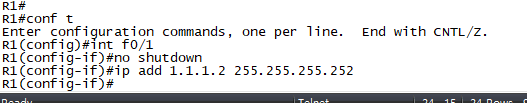

config t (configure terminal): 전체설정모드(글로벌) 진입

int fx/x (interface fastEthernet xxx) : 인터페이스 진입

do ping #### : 핑 확인

do show ip interface brief(do sh ip int b) : 라우터 ip지정 확인

※(do) 는 상위에서 쓰는 명령을 쓸 수 있게 해줌

exit : 상위 디렉토리 이동

end : 제일 상위 디렉토리 이동

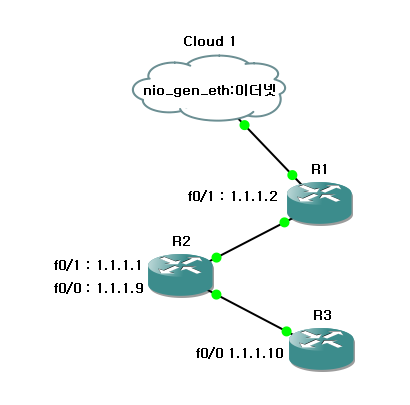

R2에서 R1의 연결을 확인하고 싶으면 do ping 1.1.1.2를 하면 된다.

R2에서 R3의 연결을 확인하고 싶으면 do ping 1.1.1.10를 하면 된다.





1.1.1.0/24 -> 0~255말고 1~244가 브로드캐스트 도메인이고 이를 넘어서는 연결은 라우터가 필요하다.



라우터이름# : 관리자모드

라우터이름#? : 관리자모드에서 사용할수있는 명령어모음

라우터이름#p? : p로 시작하는 명령어 모음



show startup-config NVMEM

show running-config MEM



wr:저장

copy running-config startup-config(copy r s):저장(이걸더 많이씀)



no ip routing : 라우터를 컴퓨터처럼 바꾸기(라우터 죽이기)
